PPS阻燃風(fēng)管焊接檢驗標(biāo)準(zhǔn)及使用材質(zhì)詳解

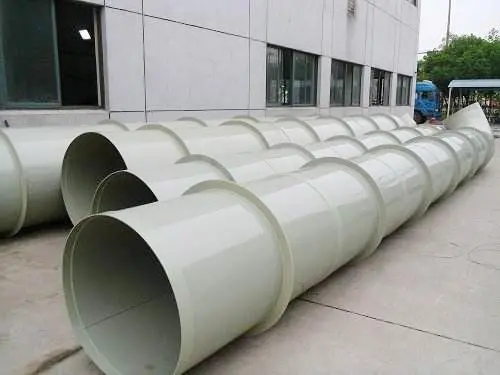

在工業(yè)通風(fēng)、化工排放、消防排煙等高風(fēng)險場景中，PPS阻燃風(fēng)管因其卓越的耐高溫性、化學(xué)穩(wěn)定性和阻燃性能被廣泛應(yīng)用。然而，其性能***勢的發(fā)揮高度依賴于焊接質(zhì)量的控制與材料選擇的科學(xué)性。本文將從技術(shù)規(guī)范和使用實踐兩個維度展開深度解析。



一、PPS材料***性與選型原則

作為***種工程塑料的代表，PPS樹脂具有先天***勢：連續(xù)工作溫度達200℃以上，短期耐溫可達240℃；極限氧指數(shù)（LOI）超過35%，屬難燃級材料；且?guī)缀醪蝗苡谒杏袡C溶劑。但不同改性配方會顯著影響***終性能——例如添加玻璃纖維增強型（GF-PPS）可將拉伸強度提升至150MPa以上，而礦物填充型則能***化尺寸穩(wěn)定性。



選材核心指標(biāo)包括：

 阻燃等級認(rèn)證：必須通過UL94 V0級測試，確保垂直燃燒自熄時間＜5秒；

 玻纖含量配比：建議采用30%-40%長纖維增強型，兼顧機械強度與加工流動性；

 抗UV老化層：戶外使用時需復(fù)合碳黑或納米級遮光劑的表面防護結(jié)構(gòu)。



注意：劣質(zhì)回收料可能導(dǎo)致黃變脆化，正規(guī)廠商應(yīng)提供ROHS環(huán)保檢測報告及原料溯源證明。



二、焊接工藝標(biāo)準(zhǔn)化流程

（一）焊前準(zhǔn)備階段

坡口處理規(guī)范

   采用專用銑刀切削出單邊30°~35°的V型坡口，鈍邊間隙控制在0.8±0.2mm范圍內(nèi)。任何毛刺或氧化層都必須通過丙酮擦拭+砂紙打磨雙重清潔。

環(huán)境溫濕度管控

   施工環(huán)境需維持在18~25℃，相對濕度低于60%。低溫環(huán)境下應(yīng)啟用預(yù)熱裝置，使管材表面溫度≥15℃再施焊。



（二）熱熔對接關(guān)鍵技術(shù)參數(shù)

 項目           參數(shù)范圍                 質(zhì)量控制要點



 加熱板溫度      280±5℃                每班次用紅外測溫儀校驗至少3次

 吸熱時間        根據(jù)壁厚調(diào)整（公式：t=S×1.5s/mm）  觀察卷邊形成狀態(tài)，呈均勻珍珠光澤為佳

 焊接壓力        0.3~0.5MPa            壓力突變超過±0.1MPa時自動報警停機

 冷卻定型時長    ≥2小時（DN300以上規(guī)格）  禁止強制降溫導(dǎo)致內(nèi)應(yīng)力殘留



（三）質(zhì)量驗收三維判定法

外觀全檢標(biāo)準(zhǔn)

   焊縫區(qū)域不允許存在貫穿性氣孔、未熔合缺陷；允許輕微溢料但高度不得超過2mm；內(nèi)外表面劃傷深度≤0.3mm。推薦使用8倍放***鏡輔助檢查。

無損檢測手段

   超聲波探傷靈敏度設(shè)定為Φ2mm當(dāng)量平底孔；X射線成像重點監(jiān)控根部熔深是否達到管材壁厚的80%以上。

性能驗證試驗

   隨機抽取樣品進行爆破壓力測試（設(shè)計壓力的3倍保壓10分鐘無泄漏）、彎曲疲勞測試（經(jīng)5000次循環(huán)后變形量＜1.5%）。

三、典型質(zhì)量問題溯源與對策

 缺陷類型        成因分析                   解決方案



 虛焊假焊        加熱不足/對口錯位          增加紅外測溫點位，配置對中夾具

 過焊碳化        溫度過高停留時間過長       ***化PLC溫控曲線，設(shè)置階梯降溫程序

 應(yīng)力開裂        冷卻速率不均               采用水冷+風(fēng)冷復(fù)合系統(tǒng)，梯度降溫

 分層剝離        材料含水量超標(biāo)             建立恒溫恒濕原料倉，烘干至含水率＜0.05%



四、行業(yè)應(yīng)用案例參考

某石化煉化一體化項目中，DN600 PPS風(fēng)道系統(tǒng)經(jīng)受住了下列嚴(yán)苛考驗：

 輸送介質(zhì)含15%硫酸霧氣體，連續(xù)運行72小時后失重率僅0.09%；

 在ESD靜電放電試驗中，表面電阻值穩(wěn)定在1×10?Ω范圍；

 FPI（火災(zāi)性能指數(shù)）測試顯示煙氣毒性等級為準(zhǔn)安全級（QS）。



五、維護保養(yǎng)周期表

 維護項目         頻次        操作要點



 法蘭螺栓扭矩復(fù)核  季度/次     使用扭矩扳手校正至設(shè)計值的90%~110%區(qū)間

 焊縫超聲探傷     半年度/次   重點檢測振動設(shè)備的近端連接部位

 防靜電接地測試   年度/次     確保接地電阻≤4Ω，跨接片接觸電阻＜0.1Ω



通過對材料性能、工藝參數(shù)、質(zhì)檢體系的系統(tǒng)化控制，PPS阻燃風(fēng)管可實現(xiàn)從生產(chǎn)制造到運維管理的全生命周期質(zhì)量保證。建議用戶在選擇供應(yīng)商時，***先考察其是否具備ASME BPE認(rèn)證資質(zhì)及ISO 13485質(zhì)量管理體系，這將直接關(guān)系到工程項目的安全可靠性。
